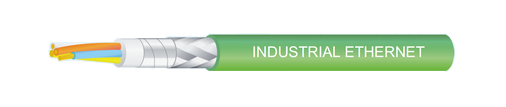

Industrial Ethernet

Rychlost přenosu dle Cat.5e, 6, 6A, 7, 7A

Profinet

Konstrukce

  • Pevné nebo laněné (7 nebo 19 drátků) měděné holé jádro
  • Izolace jádra z polyolefinu nebo pěnového polyolefinu
  • Barevné značení žil: bílo-modrá/modrá, bílo-oranžová/oranžová, bílo-zelená/zelená, bílo-hnědá/hnědá
  • Žíly stočeny do párů
  • Stínění: SF/UTP pocínovaný Cu oplet přes Al-lamin. fólii, polyesterová fólie; S/FTP pocínovaný Cu oplet (celkové stínění) + samostatně stíněné páry Al-lamin.fólií, polyesterová fólie; S/UTP pocínovaný Cu oplet (celkové stínění); U/STP páry stíněny Cu pocínovaným opletením
  • Plášť ze speciálního PVC, PE, FRNC nebo PUR, zelená nebo černá barva
  • Plášť ze speciálního PVC, FRNC zelená barva
  • Samozhášivý plášť PVC dle IEC 60332-3-24, FRNC dle IEC 60332-1-2
  • Odolný oleji dle DIN EN 60811-2-1 (PVC pouze minerálnímu oleji)

Technická data

  • Průmyslový Ethernet pracuje s rychlostí přenosu dle Cat 5e, 6, 6A, 7, 7A a je tak optimální pro kvalitní průmyslovou komunikaci. Standardy: EN 50173, ISO/IEC 11801, ISO/IEC 24702, TIA/EIA 568, TSB36, EN50288, IEC 61156-5/6
  • Provozní teplota pohyblivé uložení: PVC od -5°C do +70°C; PUR od -30°C do +70°C pevné uložení: PVC od -40°C do +80°C; PUR od -40°C do +80°C; FRNC od -25°C do +80°C
  • Jmenovité napětí 125 V
  • Zkušební napětí 1000 V
  • Izolační odpor min. 20 MΩ x km
  • Odpor jádra (smyčka) max. 115 Ω x km (AWG22), 146,2 Ω x km (AWG23), 186,6 Ω x km (AWG24/1), 175,2 Ω x km (AWG24/7), 280,0 Ω x km (AWG26)
  • Kapacita max. 48nF/km
  • Charakteristická impedance 100 Ω +- 15 Ω
  • Minimální poloměr ohybu pevné uložení inf. 8 x průměr kabelu, pohyblivé uložení inf. 15 x průměr kabelu

Použití

Tyto datové kabely se používají pro přenos digitálních a analogových signálů v  průmyslovém prostředí. Najdeme zde zástupce pro pevné i flexibilní uložení v průmyslových strojích, zařízeních nebo rozvaděčových skříních. Všeobecně dobře odolává tukům, chladicím kapalinám a  mazivům.

Poznámka:

  • Odpovídá RoHS. Neobsahuje silikon.
  • *EMC = Elektromagnetická kompatibilita - doporučený typ.
  • FC - Fast Connect konstrukce
  • Uváděná rychlost přenosu je platná pouze při dodržení max.délky 100m (pevné jádro) a 85m (7 nebo 19drátkové jádro)
  • CE = výrobek je přizpůsoben nízkému napětí dle nařízení 2014/35/ EU.

Technické parametry

Objednací číslo Průřez[mm2]AWG Vnější ø cca [mm] Obsah Cu [kg/km] Hmotnost kabelu [kg/km]
Standard
062003742 C-PVC UL/CSA SF/UTP 5E 4x2xAWG24/1 6,5 36,0 60,0
062003743 FC C-PVC UL/CSA S/FTP 6 4x2xAWG22/1 9,6 44,0 102,0
062003744 FC C-PVC UL/CSA SF/FTP 6 4x2xAWG24/1 8,0 36,0 84,0
Flexibilní
062003747 C-PVC UL/CSA SF/UTP 5E 4x2xAWG26/7 6,2 31,0 54,0
062003750 C-PVC UL/CSA S/FTP 7 4x2xAWG26/7 6,4 35,0 54,0
Bezhalogenový
062003751 C-H SF/UTP 5e 4x2xAWG26/7 6,2 31,0 54,0
062003754 C-H S/FTP 4x2xAWG26/7 6,4 34,0 66,0
Vysoce flexibilní - TRAILING - pro vlečné řetězy
062003758 SF/UTP PUR-C Cat.5e 4x2xAWG26/19 6,8 35,0 54,0
062003759 FC SF/UTP PUR-C Cat.6 4x2xAWG26/19 7,8 35,0 74,0
062003760 S/FTP PUR-C Cat.6A 4x2xAWG26/7 7,8 35,0 66,0
062003768 U/STP PUR-C Cat.7A 4x2xAWG26/19 8,6 39,0 80,0
Vysoce flexibilní - TORSION - odolný proti zkrutu
062003762 SF/UTP PUR-C Cat.5e 4x2xAWG26/19 6,9 35,0 55,0
062003764 U/STP PUR-C Cat.7A 4x2xAWG26/19 8,6 39,0 80,0
Vysoce flexibilní - FESTOON - pro závěsné aplikace
062003767 U/STP PUR-C Cat.7A AWG26/19 8,6 39,0 80,0
Vysoce flexibilní - REELING - aplikace pro navíjení na buben
062003770 U/STP PUR-C Cat.7A 4x2xAWG26/19 10,7 39,0 117,0
