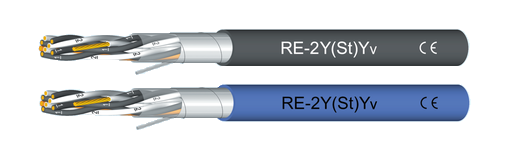

RE-2Y(St)Yv

Sdělovací kabel, stíněný

RE-2(St)Y

Konstrukce

  • Měděné laněné jádro 0,5 mm2 (7x0,31 mm), 0,75 mm2 (7x0,37 mm), 1,3 mm2 (7x0,49 mm)
  • Izolace jádra z PE
  • Barevné žíly s číslováním, pár: a-žíla černá, b-žíla bílá
  • Žíly stočeny do párů s optimální délkou zkrutu
  • Páry stočeny v polohách
  • Stočené páry ovinuty fólií
  • Elektrostatické stínění (St) plastovou pokov. Al-PET folií s příložným CuSn lankem 0,5 mm2 (7 x 0,3 mm)
  • Plášť ze speciální směsi PVC zesílený
  • Samozhášecí a odolné šíření plamene PVC dle IEC 60332-1-2, barva černá nebo modrá do prostředí s nebezpečím výbuchu se zapálením -i- (= jiskrně bezpečný), podle IEC 60079-14

Technická data

  • Odpor jádra 0,5 mm2 max. 39,2 Ω/km, 0,75 mm2 max. 24,6 Ω/km, 1,3 mm2 max. 14,2 Ω/km
  • Provozní teplota pohyblivé uložení od -5°C do +50°C; pevné uložení od -30°C do +70°C
  • Jmenovité napětí max. 300 V
  • Střídavé zkušební napětí žíla/žíla 2000 V, žíla/stínění 1000 V
  • Izolační odpor min. 5 GΩ/km
  • Provozní kapacita při 800 Hz žíla/žíla 0,5 mm2 60 nF/km, žíla/žíla 0,75 mm2 65 nF/km, žíla/žíla 1,3 mm2 75 nF/km
  • Indukčnost max. 0,75 mH/km
  • Útlum vedení při 60 kHz inf. 0,88 dB/km
  • Minimální poloměr ohybu 7,5 x průměr kabelu

Použití

Tyto sdělovací kabely jsou používány při přenosu dat a v řídicích a kontrolních obvodech. Elektrostatické stínění ochraňuje stíněné páry proti vnějšímu elektrostatickému rušení. Nízký útlum linky a nízké vzájemné kapacity umožňují přenos dat na dlouhé vzdálenosti a rychlou akceleraci pulsu. Tyto sdělovací kabely jsou vhodné pro pevné instalace ve vlhkých prostředích, pro venkovní uložení a do země. Verze s modrým vnějším pláštěm pro uložení do prostředí s nebezpečím výbuchu.

Poznámka:

  • CE = výrobek je přizpůsoben nízkému napětí dle nařízení 2014/35/EU
  • Technické změny vyhrazeny
  • Odpovídá RoHS.

Technické parametry

Objednací číslo plášť černý Objednací číslo plášť modrý Počet párů × průřez jádra[mm2] Vnější ø cca [mm] Obsah Cu [kg/km] Hmotnost kabelu [kg/km]
03200991 03202351 1 × 2 × 0,5 8,2 15,0 74
03201001 03202361 2 × 2 × 0,5 10,2 30,0 117
03201011 03202371 4 × 2 × 0,5 11,0 50,0 138
03201021 03202391 8 × 2 × 0,5 13,8 90,0 210
03201041 03202411 12 × 2 × 0,5 15,7 130,0 273
03201071 03202441 24 × 2 × 0,5 20,2 250,0 467
03201491 03201691 1 × 2 × 0,75 7,9 20,0 72
03201501 03201701 2 × 2 × 0,75 10,6 35,0 127
03201511 03201711 4 × 2 × 0,75 11,7 65,0 167
03201521 03201721 8 × 2 × 0,75 14,6 125,0 262
03201541 03201741 12 × 2 × 0,75 17,0 185,0 353
03201571 03201771 24 × 2 × 0,75 23,2 365,0 615
03201251 03202471 1 × 2 × 1,3 9,4 31,0 102
03201261 03202481 2 × 2 × 1,3 11,7 62,0 161
03201271 03202491 4 × 2 × 1,3 13,5 114,0 230
03201281 03202511 8 × 2 × 1,3 17,1 218,0 376
03201291 03202521 12 × 2 × 1,3 19,3 322,0 515
03201301 03202531 16 × 2 × 1,3 22,1 426,0 654
03201311 03202541 24 × 2 × 1,3 26,5 684,0 951
03201321 03202551 1 × 3 × 1,3 9,7 44,0 111
