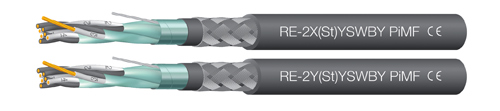

RE-2X(St)YSWBY, RE-2Y(St)YSWBY (PiMF,TiMF)

Sdělovací a datový kabel, stíněný, armovaný, dle EN 50288–7

RE-2X(St)YSWBY_RE-2Y(St)YSWBY_PiMF_TiMF

Konstrukce

  • Měděné laněné jádro:
    • 0,5 mm2 (7x0,31 mm)
    • 0,75 mm2 (7x0,37 mm)
    • 1 mm2 (7x0,43)
    • 1,3 mm2 (7x0,49)
    • 1,5 mm2 (7x0,52)
  • Izolace jádra:
    • zesítěný polyetylén 2X
    • polyetylén 2Y
  • Bílá a černá žíla s číslováním, pár: a-žíla černá, b-žíla bílá, s číselným potiskem 1/1, 2/2, atd. V případě verze triple jsou žíly barvy černé, bílé, červené s číslováním
  • Žíly stočeny do párů s optimální délkou zkrutu, páry stočeny v polohách + 1 komunikační vodič 0,5 mm2 s XLPE (PE) izolací, oranžový – pro vícežilové verze
  • PiMF (TiMF) konstrukce – ovinutí páru (trojičky) plastovou páskou, ovinutí pokovenou Al-PET folií s příložným CuSn drátkem ø 0,6 mm, ovinutí plastovou páskou
  • Elektrostatické stínění (St) pokovenou Al-PET fólií s příložným CuSn lankem, 0,5 mm2 (7x0,31 mm)
  • Ovinutí polyesterovou fólií
  • Vnitřní plášť z PVC
  • Armování opletením z galvanizovaných ocelových drátků
  • Plášť ze speciální směsi PVC dle DIN VDE 0207 část 5
  • Samozhášecí a odolné šíření plamene PVC dle IEC 60332-1-2 a VDE DIN 60332-3-24 (kat.C), barva černá nebo modrá do prostředí s nebezpečím výbuchu se zapálením -i- (= jiskrně bezpečný), vhodné pro zabezpečené systémy v zóně 1+2, skupina II, podle IEC 60079-14

Technická data

  • Odpor jádra:
    • 0,5 mm2 max. 39,2 Ω/km
    • 0,75 mm2 max. 24,6Ω/km
    • 1,0 mm2 max 18,4 Ω/km
    • 1,3 mm2 max. 14,2 Ω/km
    • 1,5 mm2 max. 12,3 Ω/km
  • Provozní teplota:
    • pohyblivé uložení od -5 °C do +50 °C
    • pevné uložení: od -30 °C do +70 °C (pro 2Y)

                            od -30 °C do +90 °C (pro 2X)

  • Jmenovité napětí max. 300 V
  • Střídavé zkušební napětí:
    • žíla/žíla 2000 V
    • žíla/stínění 1000 V
  • Izolační odpor min. 5 GΩ/km
  • Indukčnost max. 0,70 mH/km
  • Útlum přeslechu při 60 kHz min. 0,88 dB/km (1,02 dB/km pro PiMF)
  • Minimální poloměr ohybu:
    • pevné uložení 10 x průměr kabelu
    • pohyblivé uložení 15 x průměr kabelu

Použití

Sdělovací armované kabely se používají k přenosu dat do 200 kbit/s v řídicích a kontrolních obvodech, kde jsou kladeny vysoké požadavky na mechanickou odolnost. Elektrostatické stínění ochraňuje stíněné páry proti vnějšímu elektrostatickému rušení. Nízký útlum linky a nízké vzájemné kapacity umožňují přenos dat na dlouhé vzdálenosti a rychlou akceleraci pulsu. Tyto sdělovací kabely jsou vhodné pro pevné instalace ve vlhkých prostředích, pro použití venkovní a pro uložení do země.

Poznámka

  • CE = výrobek je přizpůsoben nízkému napětí dle nařízení 2006/95/EC.
  • Odpovídá RoHS.
  • Na vyžádání: typy pro nízké teploty dd -50 °C, verze 500 V dle EN 50288-7.
  • Technické změny vyhrazeny.

Technické parametry

Objednací číslo plášť černý Objednací číslo plášť modrý Počet párů × průřez jádra[mm2] Vnější ø cca [mm] Obsah Cu [kg/km] Hmotnost kabelu [kg/km]
0320310 0320320 1 × 2 × 0,5 9,0 15 123
0320311 0320321 2 × 2 × 0,5 11,5 24 170
0320312 0320322 4 × 2 × 0,5 13,5 44 234
0320313 0320323 6 × 2 × 0,5 15,8 64 243
0320314 0320324 8 × 2 × 0,5 16,5 84 326
0320315 0320325 10 × 2 × 0,5 19,1 103 378
0320316 0320326 12 × 2 × 0,5 19,5 123 460
0320330 0320340 1 × 2 × 0,75 9,5 17 130
0320331 0320341 2 × 2 × 0,75 13,0 34 179
0320332 0320342 4 × 2 × 0,75 15,0 64 246
0320333 0320343 6 × 2 × 0,75 17,5 94 256
0320334 0320344 8 × 2 × 0,75 18,0 124 343
0320335 0320345 10 × 2 × 0,75 19,0 154 398
0320336 0320346 12 × 2 × 0,75 21,0 184 485
0320350 0320360 1 × 2 × 1 10,0 23 176
0320351 0320361 2 × 2 × 1 11,0 45 243
0320352 0320362 4 × 2 × 1 16,0 86 335
0320353 0320363 6 × 2 × 1 18,8 126 347
0320354 0320364 8 × 2 × 1 19,5 167 466
0320355 0320365 10 × 2 × 1 21,8 208 540
0320356 0320366 12 × 2 × 1 23,0 289 658
0320370 0320380 1 × 2 × 1,3 10,5 34 185
0320371 0320381 2 × 2 × 1,3 14,0 60 256
0320372 0320382 4 × 2 × 1,3 17,0 114 352
0320373 0320383 6 × 2 × 1,3 20,0 173 366
0320374 0320384 8 × 2 × 1,3 21,0 218 491
0320375 0320385 10 × 2 × 1,3 24,5 288 569
0320376 0320386 12 × 2 × 1,3 25,0 322 693
0320470 0320480 1 × 3 × 1,3 11,0 45 229
0320471 0320481 6 × 3 × 1,3 23,0 258 660
0320396 0320406 12 × 2 × 1,5 30,0 364 720

RE-2X(St)YSWBY PiMF, TiMF (RE-2Y(St)YSWBY PiMF, TiMF)

Objednací číslo plášť černý Objednací číslo plášť modrý Počet párů × průřez jádra[mm2] Vnější ø cca [mm] Obsah Cu [kg/km] Hmotnost kabelu [kg/km]
0320501 0320511 2 × 2 × 0,5 12,0 33,0 220
0320502 0320512 4 × 2 × 0,5 14,0 62,0 302
0320503 0320513 6 × 2 × 0,5 16,0 90,0 313
0320504 0320514 8 × 2 × 0,5 18,0 119,0 421
0320505 0320515 10 × 2 × 0,5 23,3 147,0 488
0320506 0320516 12 × 2 × 0,5 24,0 176,0 594
0320521 0320531 2 × 2 × 0,75 14,0 43 231
0320522 0320532 4 × 2 × 0,75 15,5 82 318
0320523 0320533 6 × 2 × 0,75 17,0 121 330
0320524 0320534 8 × 2 × 0,75 19,0 160 443
0320525 0320535 10 × 2 × 0,75 19,5 198 513
0320526 0320536 12 × 2 × 0,75 22,5 237 625
0320541 0320561 2 × 2 × 1 14,2 45 251
0320542 0320562 4 × 2 × 1 16,8 86 346
0320543 0320563 6 × 2 × 1 19,7 126 359
0320544 0320564 8 × 2 × 1 21,1 167 482
0320545 0320565 10 × 2 × 1 23,3 208 558
0320546 0320566 12 × 2 × 1 25,4 248 680
0320653 0320663 4 × 3 × 1 15,0 146 438
0320655 0320665 8 × 3 × 1 21,0 281 733
0320571 0320581 2 × 2 × 1,3 14,5 68 283
0320572 0320582 4 × 2 × 1,3 17,5 124 390
0320573 0320583 6 × 2 × 1,3 20,5 181 405
0320574 0320584 8 × 2 × 1,3 22,0 239 543
0320575 0320585 10 × 2 × 1,3 24,3 296 629
0320576 0320586 12 × 2 × 1,3 26,5 353 767
