MS SE 30 AH 500 Standard

Základní popis

Sloupek MS SE 30 AH 500 Standard je výsuvný, lze ho přejíždět, odpovídá požadavkům VDE a ČSN pro elektrické spoje a sloupky rozvaděčů na volných plochách. Je vestavěný do podkladu, jeho vydlážděné víko je zatížitelné podle normy DIN EN 124 - D400 (40 t bodového zatížení).

Betonová šachta

Nosná betonová šachta podle normy DIN 1045 - B 45 (pro provozní předepsané zatížení podle DIN 1072, se zatěžovací třídou mostu SLW 60) k chráněnému použití energosloupku v zemině.

Zabudované jsou:

  • kabelová připojovací skříň pro montáž připojovacího modulu
  • dva otvory pro kabelové průchodky
  • C lišty pro odlehčení v tahu připojovacího kabelu
  • závitový připojovací svorník M10 pro připojení vnějšího ochranného vodiče
  • odvod povrchové vody DN 40
  • odvod vody ze šachty DN 40

Osazení šachty

Mezi kovové součásti z nekorodujícího hliníku použité v systému patří:

  • vodící rámy (hliníkové profily odolné vůči korozi) jako kluzné uložení pro přístrojový sloupek
  • uložení víka s těsněním, rámem pro dlažbu, odvod vody, otevřený žlábek pro povrchovou vodu
  • uložení se zdvihacím mechanizmem (vřetenový zdvihák, vedení vřetena a matice)

Přístrojový sloupek

Výsuvná skříň z PVC, odolného proti povětrnostním podmínkám, s integrovaným, 50 mm hlubokým víkem šachty z hliníkové slitiny, které je možné vydláždit. Skříň z izolačního materiálu (IP 55) je provedena jako samonosná konstrukce, robustní a odolná proti rázům, 2 strany (A + B) jsou připraveny pro osazení přístroji. Přívod k přístrojům je proveden flexibilním spojovacím kabelem. Zdvihací mechanizmus s vřetenovým šroubem je umístěn do středu sloupku. Výsuvná část se obsluhuje pomocí ruční kliky.

Dodávka:

  • Kompletně smontované, s kabeláží, ruční klikou, zkontrolované ze závodu, balení v ceně nezahrnuto.
  • Dodací lhůta: min. 6-8 týdnů po technicky upřesněném požadavku.

Technická data

Stupeň krytí: IP 44 pro zásuvky, IP 55 pro rozvaděč
Provedení ochrany: základní a zvýšená
Jmenovité napětí, frekvence: 230/400V, 50 Hz
Druh sítě: TN-S System
Jmenovitý příkon: cca 15 kW
Max. přípustný napájecí průřez: 5 x 16 mm²

Vybavení

strana A strana B
2 ks rozvaděč, 10 modulů 6 ks zásuvka 230V/16A
1 ks FI 63/0,03A, 4-pol.
6 ks jistič 16A, B, 1-pol.
1 ks jistič 2A, K, 1-pol.

Modul pro připojení kabelu KAM 16-1

Nosná přístrojová deska z PVC s řadou svorek o průřezu 10-16 mm2 pro napájení přívodního vedení, předřazená pojistka NH 00 35A, konektor 35A a odlehčení v tahu pro pružné připojovací vedení.

Kabelová průchodka KDF 16-1

Šroubovací pouzdro PG 29 s tepelně smršťovací trubicí pro přívodní a odchozí kabel.

Hmotnost

Betonová šachta: 580 kg
Přístrojový sloupek: 50 kg

Rozměry

Betonová šachta (V x Š x H): 795 x 610 x 885 mm
Víko včetně těsnění: 110 mm
Vestavná hloubka: 905 mm
Výška vysunutí: 400 mm
Výška pro vydláždění: 50 mm
Bodové zatížení dle DIN EN 124: D 400, 40t bodového zatížení
Zvedací mechanismus: vřetenový šroub
Odvodňovací přípojka: 2 ks DN 40

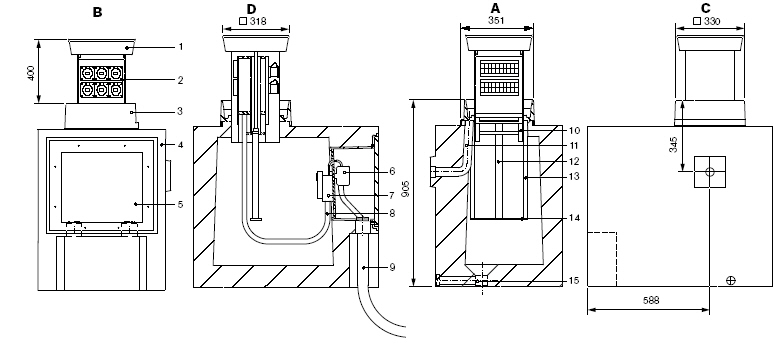

Nákres

  • 1 - víko
  • 2 - skříň z izol. materiálu
  • 3 - uložení víka
  • 4 - betonová šachta
  • 5 - připojovací skříň
  • 6 - připojovací svorky
  • 7 - předřazená pojistka
  • 8 - pohyblivé přívodní vedení
  • 9 - přívod
  • 10 - vedení
  • 11 - odvodnění povrchu
  • 12 - zdvihací mechanismus
  • 13 - rám vedení
  • 14 - lože
  • 15 - odvodnění šachty

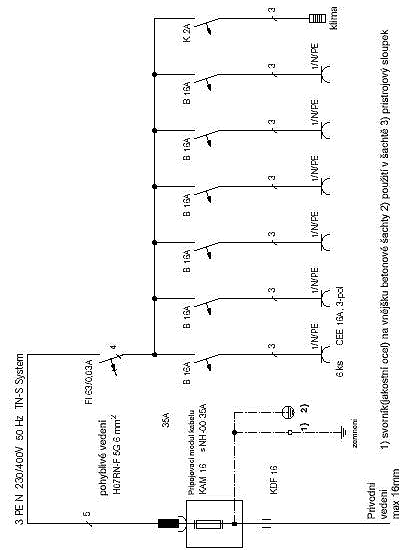

Schéma
